Güvenlik Kamera Sistemleri İçin Bakış Alanı Hesaplama Aracı

Lensin işlevi, kameranın baktığı sahneden yansıyan ışığı toplayarak kameranın algılayıcısının(CCD veya CMOS) üzerine odaklamaktır. Çoğu gözetleme uygulamalarında sabit bir bakış açısı oluşturan sabit odaklı lensler kullanılabilir. Sabit odaklı lensler, ayarlanabilir lenslere oranla daha ekonomiktir. Bu hesaplama aracı sabit odaklı lens kullanıldığında nasıl bir bakış açısı alınabileceğini ya da görülecek alanın büyüklüğü girilerek gerekli lensin hesaplanması işine yarar. Özellikle uzak mesafe uygulamalarında "kaç mm'lik bir lens alınırsa, ne görülür?" sorusunun cevabı bu hesaplama aracıyla oluşturulabilir. Plaka tanıma uygulamalarında kameranın ne kadarlık bir alanı göreceğinin hesaplaması ve o alandan geçen bir arabanın plakasının görülüp görülemeyeceği bu uygulama sayesinde hesaplanabilir.

Hanwha Techwin'in bakış açısı hesaplama yazılımını (Windows) aşağıdaki bağlantıdan indirebilirsiniz.

Sürüm:

Field Of View Calculator V 4.10 (Full)

Field Of View Calculator V 4.10 (Lite)



Sürüm notları: FoV (Field Of View) Calculator ReleaseNote



Bu aracı nasıl kullanabilirsiniz?

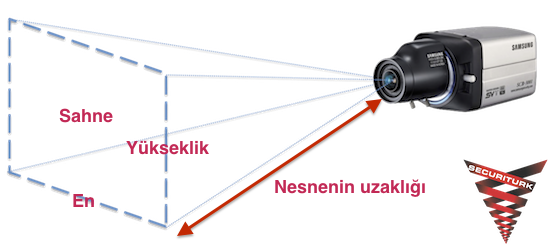

Bu kullanışlı araç doğru lensi belirlemenizde size yardımcı olacaktır. Kameranın CMOS algılayıcısının boyutunu girin veya kamera modeli seçin. Görmek istediğiniz nesnenin uzaklığını ilgili alana yazın (1 feet=0,3048m'dir). Lensin odak uzunluğunu girin (mm cinsinden).  O uzaklıktan alınacak görüntünün eni ve boyunu size seçtiğiniz ölçü birimi cinsinden verilecektir



Plakayı nasıl okuyabilirim?

Plakaları okumak için plakanın görüntüsü, genel görüntü üzerinde 500 piksel veya daha üstü bir alanı kaplamalıdır. Hesaplama yapmak için bir örnek; Kayıt cihazımız 352x288 piksel kayıt yapıyor farz edelim. Toplamda 101.376 pikselimiz var demektir. Plakanın okunabilmesi için 500 piksel veya daha üstü bir alanı kaplaması gerektiğini düşünürsek 500/101.376=0,005. Yani binde beşi kadar bir alanı kaplamalı ki biz o görüntünün içindeki harfleri okuyabilelim. Örneğin; 10m uzaktan geçen bir araç için plakanın alanı/toplam sahne alanı 5/1000 oranında olmalıdır. Ortalama plaka (11x52cm) 572cm²'dir. Dolayısıyla 10. metrede görmemiz gereken alan 572x1000/5=114.400cm²=11,40m² olur. Bu alan aşağı yukarı enden 4 boydan 3m'lik bir alan olmalıdır. Yani seçeceğimiz lens öyle bir lens olmalı ki 10.metrede bize 4x3m'lik bir alanı göstersin.
